변압기는 무엇이며, 어떤 역활을 하는가?

변압기(Transformer)의 정의와 역할

변압기의 기본 정의

변압기는 전자기 유도 원리를 이용하여 교류 전압을 다른 수준의 전압으로 변환하는 전기기기입니다. 전기 에너지를 직접적으로 변환하며, 입력 전력과 출력 전력의 크기가 거의 동일한 고효율 장치입니다.

변압기의 주요 역할

1. 전압 변환
   • 높은 전압을 낮은 전압으로 변환
   • 낮은 전압을 높은 전압으로 승압
   • 전력 전송 및 분배 시스템에서 핵심적인 역할
2. 전기 절연
   • 입력 및 출력 회로 사이의 전기적 절연 제공
   • 안전한 전력 전송 보장
3. 임피던스 정합
   • 전기 회로 간 임피던스 매칭
   • 전력 전송의 효율성 향상

기사 시험에 자주 출제되는 변압기 관련 문제 유형

1. 변압기 기본 원리 계산

문제 유형: 권선비 계산

• 1차 및 2차 코일의 턴 수를 이용한 전압 변환 계산
• 공식: V1/V2 = N1/N2 (V: 전압, N: 권선 수)

예시 문제:

1차 코일의 권선 수가 500회, 1차 전압이 220V일 때
2차 코일의 권선 수가 100회라면 2차 전압을 계산하시오.

2. 변압기 효율 계산

문제 유형: 입력 전력과 출력 전력을 이용한 효율 산출

• 변압기 손실(철손, 동손) 고려
• 효율 = (출력 전력 / 입력 전력) × 100%

예시 문제:

입력 전력이 1000W, 출력 전력이 950W인 변압기의 효율을 계산하시오.

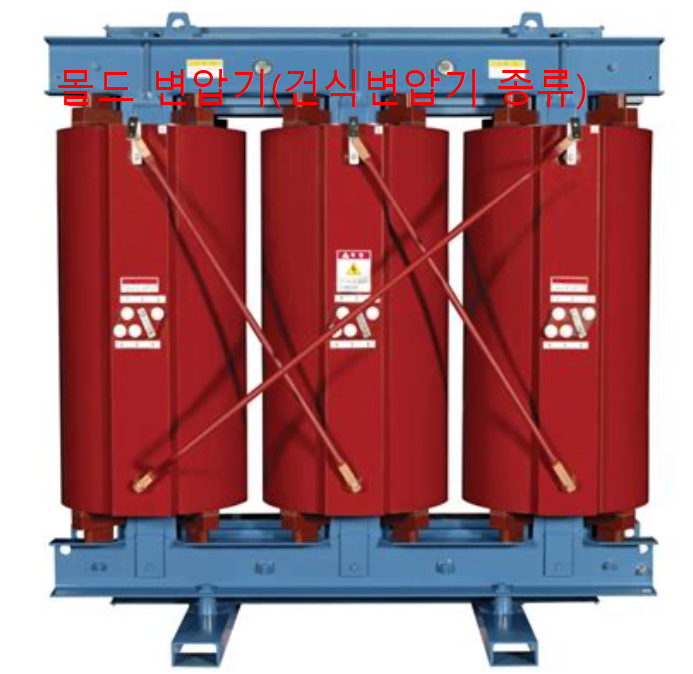

3. 변압기 종류 구분

문제 유형: 변압기 분류 및 특성 이해

• 단상/삼상 변압기
• 계기용 변압기(전압 변압기)
• 전력용 변압기
• 절연 변압기

4. 변압기 등가 회로

문제 유형: 등가 회로 분석

• 권선 저항
• 누설 인덕턴스
• 자화 인덕턴스
• 철심 손실 저항

5. 변압기 병렬 운전 조건

문제 유형: 변압기 병렬 연결 시 고려사항

• 위상각 일치
• 전압 크기 동일
• 임피던스 매칭

시험 대비 중요 포인트

• 전자기 유도 원리 완벽 이해
• 권선비 계산 능숙
• 변압기 손실 메커니즘 숙지
• 다양한 변압기 유형별 특성 학습

결론

변압기는 전기 시스템에서 필수적인 장치로, 이론적 지식과 실무적 이해가 모두 중요합니다. 기본 원리를 철저히 이해하고 다양한 문제 유형에 대비하는 것이 시험 성공의 핵심입니다.
