고압수전설비는 부품 이름을 외우는 것보다 전기가 흐르는 순서를 이해하는 것이 먼저입니다.
ASS·VCB·ACB는 모두 차단과 보호에 관련된 장치지만 설치 위치와 담당하는 역할이 다릅니다. 설비명을 알고 있으면 점검일지와 현장 설명을 이해하기 훨씬 쉬워집니다.
고압수전설비를 처음 보면 검은 차단기와 여러 케이블, 계기와 보호장치가 한 공간에 모여 있어 복잡하게 느껴집니다. 먼저 전원이 들어오는 방향과 변압기로 넘어가는 방향을 확인하고, 그 사이에서 어떤 장치가 보호 역할을 하는지 살펴보면 됩니다.
ASS는 수전설비의 개폐와 보호를 맡습니다

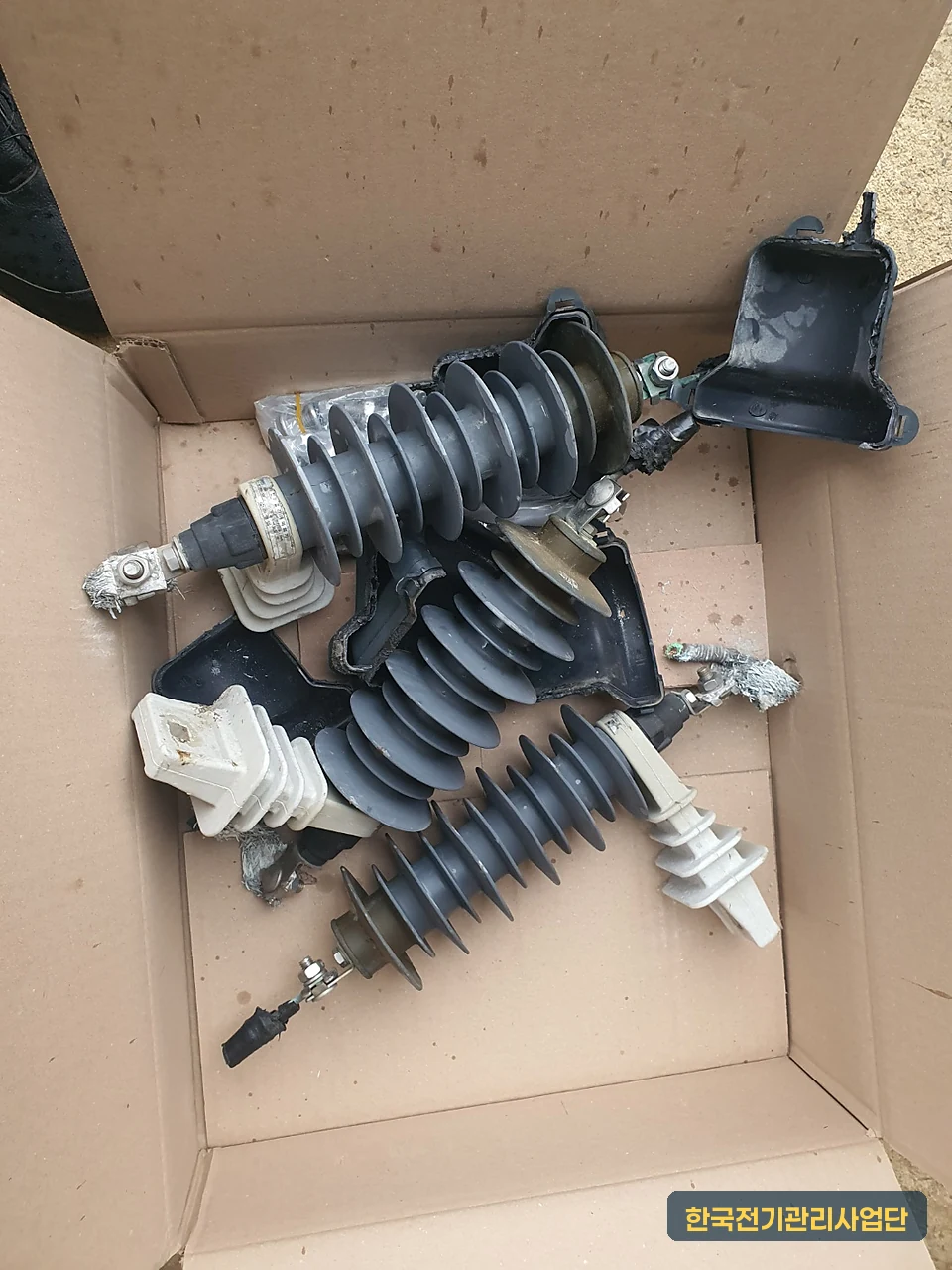

ASS는 고압 인입부에서 전원을 개폐하고 이상 전류가 발생했을 때 설비를 보호하는 역할을 합니다. 현장에서는 설치 위치, 정격, 퓨즈 상태, 접속부의 변색과 열화 흔적을 함께 확인합니다.
VCB와 ACB는 차단 위치와 용도가 다릅니다
VCB는 진공 차단기를 뜻하며 고압 측에서 사고 전류를 차단하는 장치로 사용됩니다. ACB는 저압 배전반의 메인 차단기로 사용되는 경우가 많아, 같은 차단기라도 적용되는 전압 영역이 다릅니다.
용어를 볼 때 확인할 순서
- 고압 측인지 저압 측인지 확인합니다.
- 설비의 정격전압과 정격전류를 확인합니다.
- 차단기 앞뒤의 변압기·모선·분전반 연결을 봅니다.
- 보호계전기와 차단 동작 기록을 함께 확인합니다.

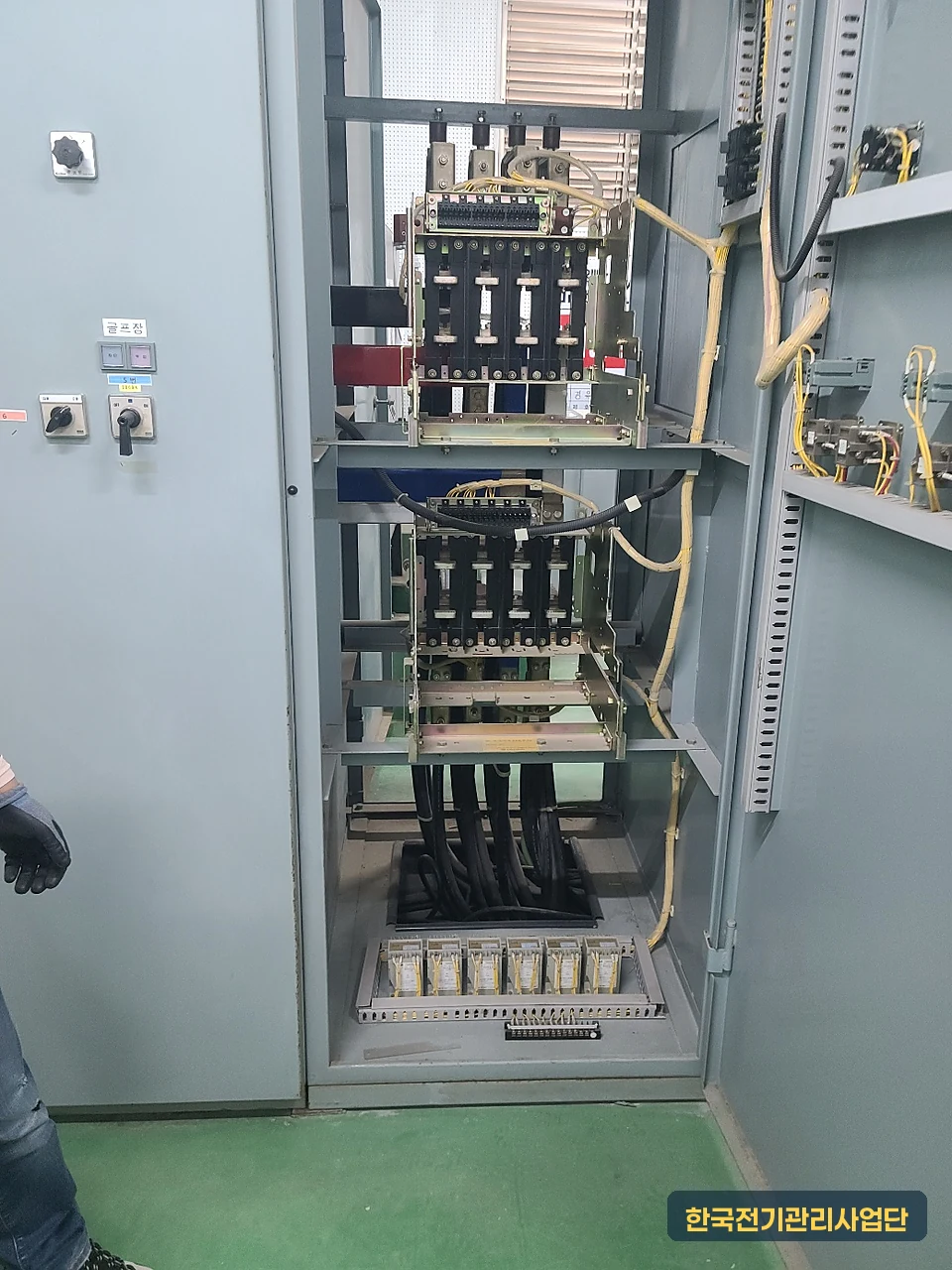

변압기와 수배전반 점검은 기록을 비교해야 합니다
변압기 용량만 보고 설비 상태를 판단할 수는 없습니다. 명판 정보와 실제 부하, 소음과 냄새, 접속부 발열, 주변 온도와 운전시간을 함께 기록해야 증설이나 부하 변화 뒤 달라진 부분을 찾을 수 있습니다.
안전관리자가 확인해야 할 기록
점검일, 설비명, 측정값, 이상 유무, 조치 내용, 다음 확인 항목을 같은 순서로 남겨두면 관리 담당자도 현장 상태를 쉽게 이해할 수 있습니다. 고압설비를 임의로 조작하지 말고 실제 정격과 작업 절차를 확인한 뒤 전문가 점검을 받는 것이 우선입니다.
